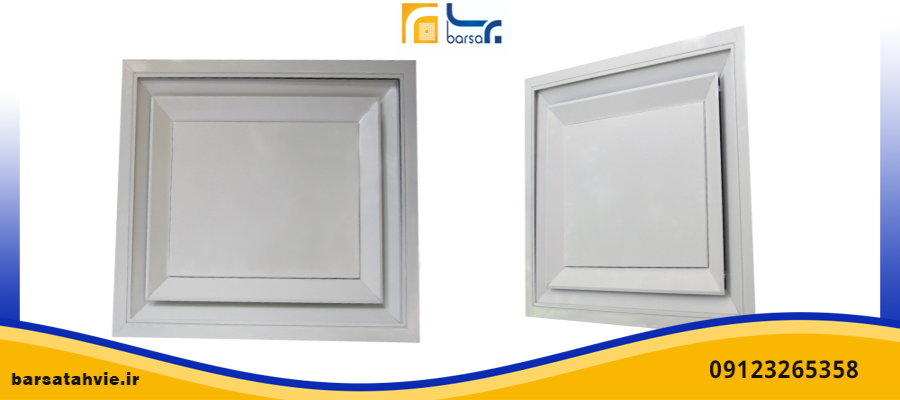

دریچه فن کویل دور گل سقفی چیست؟
دریچه فن کویلِ دورِ گلِ سقفی (معمولاً با نام هایی مثل «دریچه دورگل»، «دریچه یِ خروجی/ورودی فن کویل سقفی»، یا در برخی پروژه ها «گرلِ سقفی فن کویل» یا «دریچه هوای دورِ داکت/رینگ دور گل») به قطعه ای گفته میشود که در اطراف محل نصبِ «گل سقفی» قرار میگیرد و وظیفه اش هدایت و تنظیم جریان هوا در سیستم های سرمایش/گرمایش (فن کویل یا هواسازهای مشابه) است. در بسیاری از مدل های فن کویل سقفی توکار یا روکار، یک جزء دکوراتیو یا سازه ای گرد/سقفی (همان گل سقفی) وجود دارد که دریچه های خروجی هوا معمولاً از روی آن یا در پیرامون آن دیده میشوند. این دریچه میتواند نقش توزیع یکنواخت هوا، کنترل مسیر جریان، کاهش نویز، و گاهی نیز پنهان سازی کانال/بدنه دستگاه و درزهای نصب را بر عهده داشته باشد.
در ادامه، با یک نگاه جامع و فنی توضیح میدهم که این دریچه دقیقاً چیست، چه کاربردهایی دارد، چگونه کار میکند، انواع و اجزای آن چه هستند، در انتخاب و اجرا چه نکاتی مهم اند، و در نهایت چه ایراد های رایج و راهکارهایی دارد.
«گل سقفی» چیست و چرا دریچه دور آن مهم میشود؟
در سقف های کاذب یا سقف های دکوراتیو، معمولاً برای خروج هوای مطبوع از سیستم سرمایش/گرمایش یک المان دایره ای یا شبیه به آن تعبیه میشود که به آن «گل سقفی» میگویند. این گل سقفی هم جنبه ظاهری دارد (هماهنگ با طراحی دکور) و هم جنبه عملکردی:
- مسیر و الگوی پخش هوا را شکل میدهد.
- باعث میشود هوا یکنواخت تر در فضا توزیع شود.
- ارتباط بین کانال/بدنه فن کویل و هوای اتاق را از نظر ظاهری و تا حدی آیرودینامیکی منظم میکند.
اما صرفاً داشتن گل سقفی کافی نیست. معمولاً اطراف این گل، دریچه هایی قرار میگیرند که کمک میکنند:
- هوای برگشتی یا رفت به صورت کنترل شده حرکت کند (بسته به نوع سیستم).
- از نشت هوا از درزهای اطراف جلوگیری شود.
- از ایجاد جریان های آزاردهنده (جت مستقیم یا برخورد مستقیم به افراد) کاسته شود.
مطالعه بیشتر: دریچه فن کویل دور گل سقفی چیست؟
دریچه فنکویل دور گل سقفی دقیقاً چه کاری انجام میدهد؟
به طور کلی دریچه دور گل سقفی میتواند چند وظیفه همزمان داشته باشد:
الف) توزیع و هدایت هوا
هوا از فن کویل وارد مسیر شده و سپس به محیط تخلیه میشود. دریچه دور گل معمولاً باعث میشود هوا در جهات مناسب و با الگوی مناسب پخش شود تا:
- سرمایش یا گرمایش مؤثرتر شود،
- اختلاف دمای نزدیک به دریچه با مرکز فضا کمتر شود،
- احساس جریان باد روی افراد کاهش یابد.
ب) ایجاد دبی مناسب و کنترل سرعت جریان
اگر خروجی هوا به شکل نامنظم یا بدون دریچه طراحی شود، ممکن است بخشی از هوا سریع تر یا کندتر حرکت کند. دریچه دور گل با طراحی پره ها/شیارها (یا حتی رینگ ساده با منافذ) به تنظیم سرعت مؤثر در ناحیه خروجی کمک میکند.
ج) کاهش صدا و لرزش
در سیستم های سقفی، صدا میتواند از طریق ارتعاشات فن و همچنین از طریق عبور هوای پرسرعت ایجاد شود. دریچه ها با شکست مسیر جریان و ایجاد مقاومت کنترل شده، میتوانند تا حدی نویز آیرودینامیکی را کاهش دهند.
د) پنهان سازی و تکمیل اجرای سقف کاذب
از نظر اجرایی، دریچه دور گل معمولاً در پوشش دادن درزها و فاصله های بین گل و سقف کاذب نقش دارد. این کار هم از نظر زیبایی و هم از نظر کاهش نشت هوا مهم است.
هـ) امکان تنظیم (در برخی مدل ها)
در برخی دریچه ها، پره ها یا دریچه های قابلتنظیم (Manual Balancing / Adjustable Dampers) وجود دارد که میتواند دبی یا الگوی پخش را تا حدودی تغییر دهد. البته در بسیاری از فنکویلهای استاندارد، دریچهها ثابت هستند.

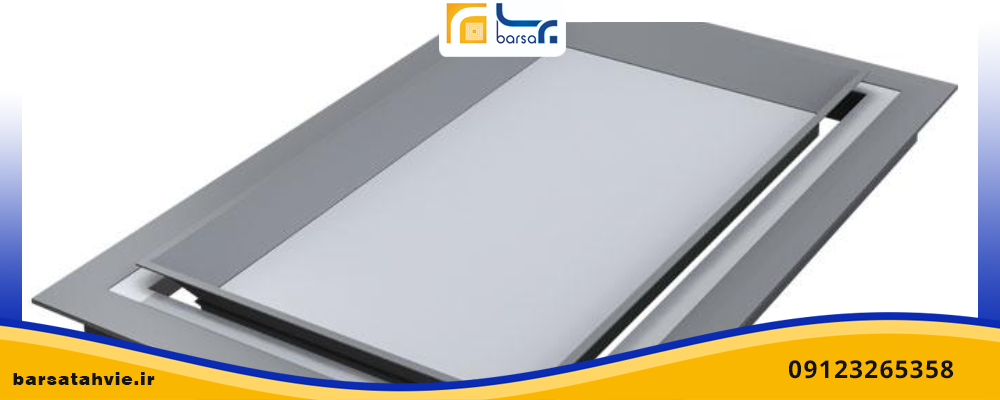

این دریچه معمولاً در چه مکان هایی دیده میشود؟
بسته به نوع فنکویل و طراحی سقف، دریچه دور گل ممکن است در یکی از حالت های زیر باشد:
- فن کویل سقفی توکار با کانال توزیع:
هوا ابتدا از دستگاه به کانال یا محفظه میرود و سپس به گل سقفی تخلیه میشود. دریچه دور گل بخشی از مجموعه خروجی است.
- فن کویل سقفی روی کار یا نیمه توکار:
گاهی گل سقفی به شکل یک رینگ دکوراتیو نصب میشود و دریچه دور آن برای پخش یکنواخت تعبیه شده است.
- تلفیق با سیستم کانالی یا هواساز کمکی:
اگر در پروژه کانال کشی وجود داشته باشد، ممکن است دریچه دور گل بیشتر حالت «دریچه خروجی» یا «دریچه انتقال» داشته باشد.
ساختار و اجزای دریچه دور گل سقفی
دریچه دور گل معمولاً از این اجزا تشکیل میشود:
- بدنه دریچه (Rim/Frame): قسمتی که روی سقف یا زیر گل نصب میشود.
- درپوش/پوشش ظاهری: معمولاً فلزی (ورق گالوانیزه، آلومینیوم) یا MDF/پلاستیک در طرح های خاص.
- منافذ، شیارها یا پره ها: برای تنظیم الگوی خروج هوا.
- اتصالات و پیچ ها یا گیرهها: برای محکم کاری و امکان سرویس.
- در برخی مدل ها، دمپر داخلی: برای کنترل دبی.
- عایق یا واشر: جهت کاهش نشت هوا و جلوگیری از ورود گرد و غبار به فضای اطراف.
انواع دریچه دور گل سقفی (از نظر طراحی)
برای اینکه دقیق تر بفهمیم «انواع دریچه دور گل» چه شکل هایی دارد، میتوان آن را به چند دسته تقسیم کرد:
1) دریچه های ثابت با پره/شیار ثابت
- خروجی هوا بدون تغییر است.
- معمولاً در سیستم های رایج فنکویل سقفی دیده میشود.
- تنظیم فنی ممکن است فقط در خود دستگاه یا روی دبی کلی انجام شود.
2) دریچه های قابل تنظیم (پره دار یا دمپردار)
- با چرخاندن یا تنظیم پیچ ها، میزان خروجی تغییر میکند.
- در پروژه هایی که نیاز به بالانس دقیق دارند بیشتر استفاده میشود.
3) دریچه های با الگوی پخش گردشی (Swirl/Directional)
- هوا را طوری میچرخانند که الگوی پخش بهتر شود و جت مستقیم ایجاد نشود.
- برای راحتی حرارتی مناسب تر است.
4) دریچه های دکوراتیو (طرح دار)
- تمرکز روی زیبایی و هماهنگی با سقف.
- ممکن است منافذ ریزتر داشته باشند یا طرح خاصی از نظر پخش ایجاد کنند.
چرا انتخاب نوع دریچه مهم است؟
انتخاب دریچه دور گل سقفی فقط موضوع زیبایی نیست. چون این قطعه روی موارد زیر اثر میگذارد:
-
کیفیت توزیع هوا
اگر الگوی پخش بد باشد، ممکن است:
-
- هوای سرد/گرم به سرعت به افراد برخورد کند،
- نقاط گرم/سرد در اتاق شکل بگیرد.
-
سرعت خروجی و حس باد
دریچه های با سطح مفید کم، ممکن است سرعت بیشتری بدهند و باد آزاردهنده ایجاد کنند.
-
صدای هوا
منافذ خیلی تنگ یا طراحی نامناسب میتواند نویز را افزایش دهد.
- اثر روی مصرف و عملکرد فنکویل
اگر دریچه باعث افت فشار بیشتر شود، ممکن است فن کویل سخت تر کار کند (بسته به طراحی مسیر هوا).

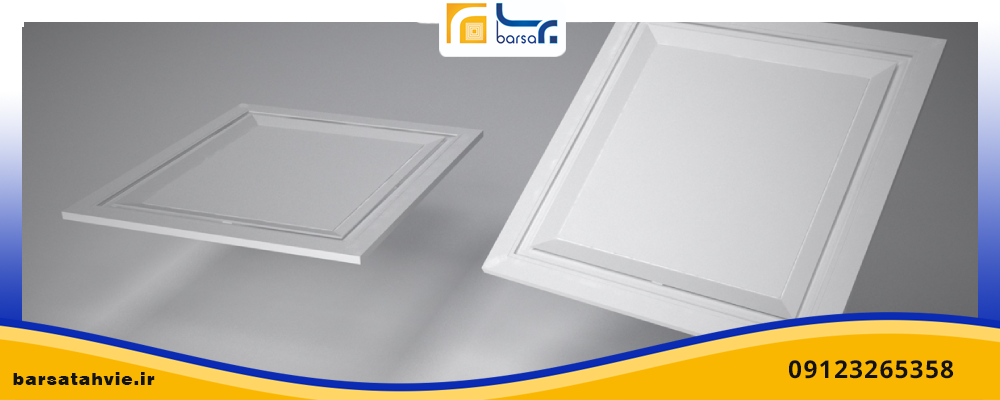

اجرای صحیح: فاصله ها، آب بندی، و نکات نصب
در اجرای دریچه دور گل سقفی چند نکته کلیدی وجود دارد:
- آب بندی و درزگیری مناسب:
درزهای اطراف میتواند باعث نشت هوا به داخل فضای کاذب شود و راندمان را کاهش دهد.
- هماهنگی با اندازه گل سقفی و داکت:
اگر قطر یا سایز دریچه با گل سقفی و کانال همخوانی نداشته باشد، افت فشار و آشفتگی جریان افزایش مییابد.
-
سطح مفید و عدم انسداد:
هرگونه گرفتگی توسط گرد و خاک، رنگ، یا قطعات اضافی میتواند عملکرد را خراب کند.
-
تراز نصب:
عدم تراز میتواند باعث ایجاد جت نامتقارن یا بد پخش شدن هوا شود.
نگهداری و سرویس دریچه دور گل
برای حفظ عملکرد:
- دوره ای تمیز کاری دریچه: به خصوص در سیستم های سرمایشی، گرد و غبار میتواند روی منافذ بنشیند و الگوی پخش هوا را خراب کند.
- بازدید از درزها و اتصالات: در صورت شل شدن یا افتادن فریم، امکان نشت هوا یا لرزش و صدا افزایش مییابد.
- همزمان با سرویس فنکویل: فیلترها، فن، کویل و مسیر هوا هم باید در برنامه سرویس قرار بگیرند؛ چون دریچه فقط بخشی از سامانه است.
ایرادهای رایج و نشانه ها
اگر دریچه دور گل سقفی مشکل داشته باشد، معمولاً این علائم دیده میشود:
-
کم شدن محسوس باد خروجی
- احتمال انسداد منافذ یا نشتی در فضای سقف کاذب.
- عدم همخوانی سایز کانال و دریچه.
-
صدا یا وزوز هنگام کار
- سرعت بالا در منافذ
- لق بودن دریچه یا بد نصب شدن فریم
- گیر کردن ذرات
-
پخش نامناسب هوا (باد مستقیم یا نقاط گرم/سرد)
- طراحی یا زاویه نصب نامناسب
- مسدود شدن بخشی از دریچه
-
بو گرفتن یا ورود گردوغبار
- عدم آب بندی
- تمیزکاری نکردن دریچه یا فیلترها
جمع بندی
دریچه فن کویل دور گل سقفی در واقع «قطعه هدایت و تکمیل کننده خروجی هوا» در سیستم های فن کویل سقفی است که اطراف گل سقفی نصب میشود. این دریچه با ایجاد الگوی درست پخش هوا، کنترل نسبی سرعت و افت فشار، کاهش نویز و نیز بهبود کیفیت اجرای سقف، نقش مهمی در راحتی حرارتی و عملکرد صحیح دستگاه دارد. انتخاب درست نوع دریچه (ثابت/قابل تنظیم/طرحدار)، سایز و سطح مفید آن، و مهمتر از همه اجرای صحیح شامل تراز و آببندی، مستقیماً روی کیفیت کار سیستم اثر میگذارد. همچنین نگهداری دورهای دریچه و همزمان سرویس فنکویل باعث میشود عملکرد در طول زمان کاهش پیدا نکند.
