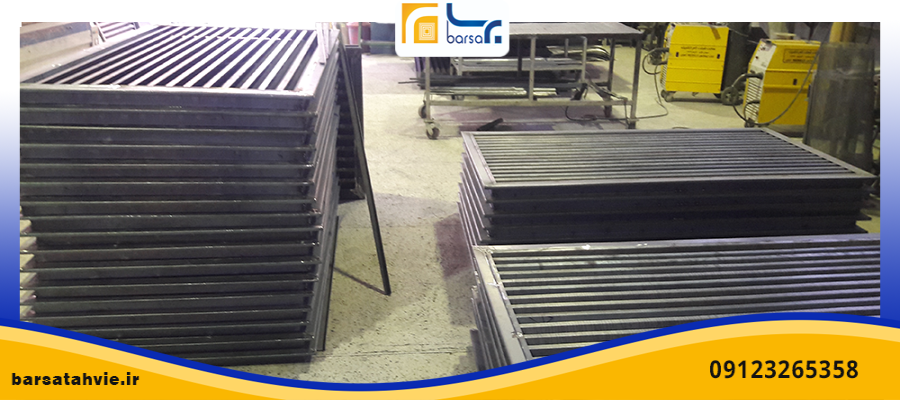

لوور هوارسان چیست؟ راهنمای کامل انواع و کاربرد

مقدمه لوور هوارسان

ساختمان‌ ها، چه مسکونی، چه تجاری و چه صنعتی، مانند موجودات زنده‌ ای هستند که برای بقا و عملکرد صحیح به «تنفس» نیاز دارند. این تنفس به معنای ورود هوای تازه و خروج هوای آلوده، گرم یا حاوی گازهای مضر است. در سیستم‌ های تهویه مطبوع (HVAC)، یکی از اولین و مهم‌ ترین خطوط ارتباطی بین محیط داخل ساختمان و فضای آزاد بیرون، قطعه‌ ای به نام لوور هوارسان (Fresh Air Louver) است.

لوور هوارسان در نگاه اول شاید تنها یک دریچه مشبک ساده به نظر برسد که روی نمای ساختمان نصب شده است، اما از منظر مهندسی مکانیک و سیالات، یک تجهیز بسیار پیچیده و حیاتی است که وظیفه دارد ضمن اجازه دادن به عبور جریان هوای مورد نیاز با کمترین مقاومت، از ورود عناصر نامطلوب مانند باران، برف، گرد و غبار، حشرات، پرندگان و حتی نور شدید خورشید به داخل سیستم تهویه جلوگیری کند.

در این مقاله جامع، به بررسی دقیق لوورهای هوارسان، مکانیزم عملکرد، انواع، متریال‌ های سازنده، اصول محاسبات مهندسی و کاربردهای آن‌ ها در صنایع مختلف خواهیم پرداخت.

لوور هوارسان دقیقاً چیست و چگونه کار می‌کند؟

کلمه “Louver” (لوور) به شبکه‌ ای از پره‌ های (Blades) موازی و زاویه‌ دار گفته می‌شود که درون یک قاب (Frame) قرار گرفته‌ اند. “هوارسان” نیز به معنای تامین‌ کننده هوای تازه است. بنابراین، لوور هوارسان دریچه‌ ای است که در دهانه ورودی کانال‌ های تامین هوای تازه (Fresh Air Intake) یا دهانه خروجی اگزاست فن‌ ها (Exhaust) نصب می‌شود.

مکانیزم عملکرد

عملکرد لوور بر اساس اصول آیرودینامیک و فیزیک سیالات استوار است. پره‌ های لوور معمولاً با زاویه‌ ای مشخص (اغلب بین ۳۰ تا ۴۵ درجه نسبت به افق) نصب می‌شوند. هنگامی که فن‌ های سیستم تهویه (مانند هواسازها یا AHU) روشن می‌شوند، فشار منفی در کانال ایجاد شده و هوای بیرون به داخل کشیده می‌شود. هوا به دلیل ماهیت سیال بودن خود، به راحتی مسیر خود را از میان پره‌ های زاویه‌ دار پیدا کرده و وارد سیستم می‌شود.

اما قطرات باران یا ذرات درشت گرد و غبار، به دلیل داشتن جرم و اینرسی بیشتر، نمی‌توانند مانند هوا به سرعت تغییر مسیر دهند. در نتیجه، این ذرات به سطح پره‌ ها برخورد کرده، انرژی جنبشی خود را از دست می‌دهند و از طریق لبه‌ های پره به سمت پایین و بیرون (یا به سمت مجاری تخلیه آب در نظر گرفته شده در قاب لوور) هدایت می‌شوند.

اجزای اصلی تشکیل‌ دهنده لوور هوارسان

یک لوور استاندارد از چندین بخش کلیدی تشکیل شده است که هماهنگی آن‌ ها کیفیت و راندمان دستگاه را تعیین می‌کند:

1. قاب یا فریم (Frame): ساختار بیرونی لوور است که پره‌ ها درون آن نصب می‌شوند. فریم‌ ها معمولاً به صورت لبه‌ دار (Flanged) یا بدون لبه (Channel) ساخته می‌شوند تا به راحتی درون دیوار یا کانال نصب گردند.
2. پره‌ ها (Blades): قلب تپنده لوور هستند. شکل، زاویه و فاصله پره‌ ها از یکدیگر تعیین‌ کننده میزان افت فشار هوا و قدرت جلوگیری از نفوذ آب است.
3. توری پرنده و حشره (Bird/Insect Screen): در پشت لوور (سمت داخل ساختمان) یک شبکه توری فلزی یا پلاستیکی نصب می‌شود. توری پرنده (با چشمه‌های حدود ۱۲ تا ۱۹ میلی‌متر) مانع ورود پرندگان و جوندگان می‌شود و توری حشره (با چشمه‌های بسیار ریز) از ورود حشرات جلوگیری می‌کند.
4. مجاری تخلیه آب (Drainage): در لوورهای ضد باران، لبه‌ های پره‌ ها و فریم دارای شیارهایی هستند که آب جمع‌ آوری شده را به سمت پایین هدایت کرده و از جلوی لوور تخلیه می‌کنند تا آب وارد کانال نشود.
5. موتور یا دمپر (در مدل‌ های متحرک): لوورهایی که قابلیت باز و بسته شدن دارند، مجهز به محورها، چرخ‌ دنده‌ ها و موتور های الکتریکی (Actuators) هستند تا در مواقع لزوم جریان هوا را کاملاً مسدود کنند.

انواع لوور های هوارسان بر اساس طراحی و کاربرد

لوورها بسته به شرایط اقلیمی، نیاز سیستم تهویه و الزامات معماری در انواع بسیار متنوعی طراحی و تولید می‌شوند. در این بخش به بررسی مهم‌ ترین انواع آن‌ ها می‌پردازیم:

1. لوورهای ثابت (Fixed Louvers)

ساده‌ ترین و پرکاربرد ترین نوع لوورها هستند. در این مدل، پره‌ ها با زاویه ثابت (معمولاً ۴۵ درجه) به فریم جوش داده شده یا پرچ شده‌ اند. هیچ قطعه متحرکی ندارند و نیاز به تعمیر و نگهداری آن‌ ها در حداقل ممکن است. از این لوور ها برای تامین مداوم هوای تازه در پارکینگ‌ ها، موتورخانه‌ ها و هواسازهای معمولی استفاده می‌شود.

2. لوورهای متحرک یا قابل تنظیم (Adjustable Louvers)

این لوورها که ترکیبی از لوور و دمپر هستند، دارای پره‌ های متحرک می‌باشند. زاویه پره‌ ها می‌تواند به صورت دستی (توسط اهرم) یا اتوماتیک (توسط موتورهای الکتریکی یا پنوماتیک متصل به سیستم مدیریت ساختمان BMS) تغییر کند.

کاربرد: در مناطقی که زمستان‌ های بسیار سرد دارند، برای جلوگیری از یخ‌ زدگی کویل‌ های آب گرم درون هواساز در زمان خاموش بودن سیستم، پره‌ های لوور به طور کامل بسته می‌شوند تا جلوی ورود هوای سرد را بگیرند.

3. لوورهای ضد باران و طوفان (Wind-Driven Rain Louvers)

در مناطق پرباران و طوفانی (مانند شهرهای ساحلی)، باران با سرعت و فشار افقی به ساختمان برخورد می‌کند. لوورهای معمولی نمی‌توانند جلوی ورود باران‌ های افقی (طوفان) را بگیرند. لوورهای ضد طوفان دارای پره‌ های پیچیده‌ تری هستند (اغلب به صورت V شکل یا دارای شیارهای گیرانداز آب). این پره‌ ها آب باران را در تله می‌اندازند و از طریق کانال‌ های تعبیه شده در فریم، به بیرون تخلیه می‌کنند.

4. لوورهای ماسه‌ گیر (Sand Trap Louvers)

این نوع لوورها به طور ویژه برای کشورهای خاورمیانه و مناطق کویری طراحی شده‌ اند. در مناطقی که طوفان شن و گرد و غبار زیاد است، ورود ماسه به سیستم تهویه می‌تواند باعث خرابی فن‌ ها، گرفتگی زودرس فیلترها و آسیب به تجهیزات شود.

لوور ماسه‌ گیر دارای دو ردیف پره U شکل (یا ناودانی) است که به صورت عمودی و متقاطع روبروی هم قرار گرفته‌ اند. هنگامی که هوا وارد می‌شود، مجبور است از مسیرهای زیگزاگی عبور کند. ذرات ماسه به پره‌ ها برخورد کرده و به دلیل وزن خود به سمت پایین سقوط می‌کنند و از طریق شیار تخلیه شن در پایین قاب خارج می‌شوند. این لوورها می‌توانند تا ۸۰ درصد ذرات ماسه را قبل از رسیدن به فیلتر ها حذف کنند.

5. لوورهای آکوستیک یا صداگیر (Acoustic Louvers)

تجهیزات صنعتی مانند دیزل ژنراتورها، چیلرها و کمپرسورها صدای بسیار ناهنجاری تولید می‌کنند. برای عبور هوای مورد نیاز این دستگاه‌ ها به بیرون، نمی‌توان از دیوارهای صلب استفاده کرد. لوورهای آکوستیک راه‌ حل این مشکل هستند.

پره‌ های این لوورها ضخیم‌ تر از حد معمول (گاهی تا ۳۰ سانتی‌متر عمق) ساخته می‌شوند و داخل آن‌ ها با مواد عایق صوتی و جاذب ارتعاش (مانند پشم سنگ یا فوم‌ های آکوستیک با چگالی بالا) پر می‌شود. سطح زیرین پره‌ ها نیز دارای ورق پانچ شده (سوراخ‌ دار) است تا امواج صوتی وارد مواد جاذب شده و مستهلک شوند. این لوورها علاوه بر عبور هوا، افت صدای قابل توجهی (کاهش دسی بل) ایجاد می‌کنند.

6. لوورهای معماری و دکوراتیو (Architectural Louvers)

امروزه نمای ساختمان‌ ها اهمیت بصری بالایی دارد. معماران دوست ندارند دریچه‌ های صنعتی و زمخت نمای ساختمان آن‌ ها را خراب کند. لوورهای معماری با تمرکز بر زیبایی‌شناسی طراحی می‌شوند. این لوورها می‌توانند به صورت پیوسته (Continuous) طراحی شوند، به طوری که خطوط اتصال فریم‌ ها پنهان بماند و کل نمای یک طبقه یا بخش بزرگی از دیوار را به صورت یکپارچه و زیبا پوشش دهند، در حالی که در پس‌ زمینه در حال تامین هوای سیستم‌ های تهویه هستند.

مواد و متریال سازنده لوورها

انتخاب متریال لوور هوارسان بستگی مستقیم به شرایط محیطی، بودجه پروژه و الزامات معماری دارد:

• آلومینیوم اکسترود شده (Extruded Aluminum): محبوب‌ ترین و پرکاربرد ترین متریال در ساخت لوور است. آلومینیوم سبک است، زنگ نمی‌زند، قابلیت شکل‌ پذیری بالایی دارد (برای تولید پره‌ های با اشکال آیرودینامیک پیچیده) و به راحتی با رنگ‌ های پودری الکترواستاتیک یا آنودایز پوشش داده می‌شود.
• ورق گالوانیزه (Galvanized Steel): ارزان‌ تر از آلومینیوم است و مقاومت فیزیکی بالایی دارد. بیشتر در پروژه‌ های صنعتی و سوله سازی استفاده می‌شود. عیب آن وزن بالا و احتمال زنگ‌ زدگی در صورت خراشیدگی پوشش گالوانیزه است.
• فولاد ضد زنگ (Stainless Steel): برای محیط‌ های به شدت خورنده مانند پالایشگاه‌ های نفت و گاز، سکوهای دریایی، کارخانجات شیمیایی و بیمارستان‌ ها (جنس استیل ۳۰۴ یا ۳۱۶) استفاده می‌شود. بسیار مقاوم و گران‌ قیمت است.
• پلاستیک و فایبرگلاس (PVC & FRP): در محیط‌ هایی که اسید ها و گاز های خورنده وجود دارد (مانند تصفیه‌خانه‌های فاضلاب یا کارخانجات باتری‌سازی)، هیچ فلزی دوام نمی‌آورد. در اینجا از لوورهای پلیمری یا فایبرگلاس استفاده می‌شود که کاملاً در برابر خوردگی مقاوم هستند.

اصول مهندسی و محاسبات در طراحی و انتخاب لوور هوارسان

انتخاب لوور صرفاً بر اساس ابعاد سوراخ روی دیوار انجام نمی‌شود. مهندسان طراح سیستم‌ های HVAC برای انتخاب صحیح لوور باید پارامترهای زیر را به دقت محاسبه کنند:

1. سطح آزاد یا سطح مفید (Free Area)

سطح آزاد به درصد مساحتی از لوور گفته می‌شود که هوا واقعاً می‌تواند از آن عبور کند (کل مساحت لوور منهای مساحتی که توسط فریم و پره‌ ها مسدود شده است). یک لوور خوب معمولاً بین ۴۰٪ تا ۶۰٪ سطح آزاد دارد. هرچه سطح آزاد بیشتر باشد، لوور می‌تواند حجم هوای بیشتری را با افت فشار کمتری از خود عبور دهد.

2. افت فشار (Pressure Drop)

وقتی هوا از میان پره‌ های لوور عبور می‌کند، به دلیل اصطکاک و تغییر مسیر، دچار افت فشار می‌شود. اگر افت فشار لوور بیش از حد بالا باشد، فنِ دستگاه هواساز باید انرژی بسیار بیشتری مصرف کند تا هوا را به داخل بکشد.

افت فشار در لوورها بر اساس رابطه فیزیکی زیر محاسبه می‌شود:

ΔP=12ρv2K \Delta P = \frac{1}{2} \rho v^2 K ΔP=21​ρv2K

که در آن:

• $\Delta P$: افت فشار
• $\rho$: چگالی هوا
• $v$: سرعت عبور هوا از سطح آزاد (Free Area Velocity)
• $K$: ضریب افت فشار لوور (که بستگی به شکل آیرودینامیک پره‌ ها دارد)

مهندسان تلاش می‌کنند لوورهایی با پره‌ های آیرودینامیک (Airfoil) انتخاب کنند تا ضریب $K$ کاهش یافته و در نتیجه مصرف انرژی فن کاهش یابد.

3. سرعت مجاز عبور هوا (Face Velocity) و نقطه نفوذ آب (Water Penetration)

یکی از مهم‌ ترین پارامترها در کاتالوگ لوورها، «نقطه شروع نفوذ آب» است. اگر سرعت کشش هوا توسط فن از حد مشخصی بیشتر شود، قطرات باران همراه با هوا به داخل کشیده می‌شوند. استانداردهای مهندسی معمولاً سرعت هوای عبوری از روی سطح لوور (Face Velocity) را بین ۲ تا ۲.۵ متر بر ثانیه (حدود 400 تا 500 فوت بر دقیقه FPM) محدود می‌کنند تا از نفوذ باران جلوگیری شود.

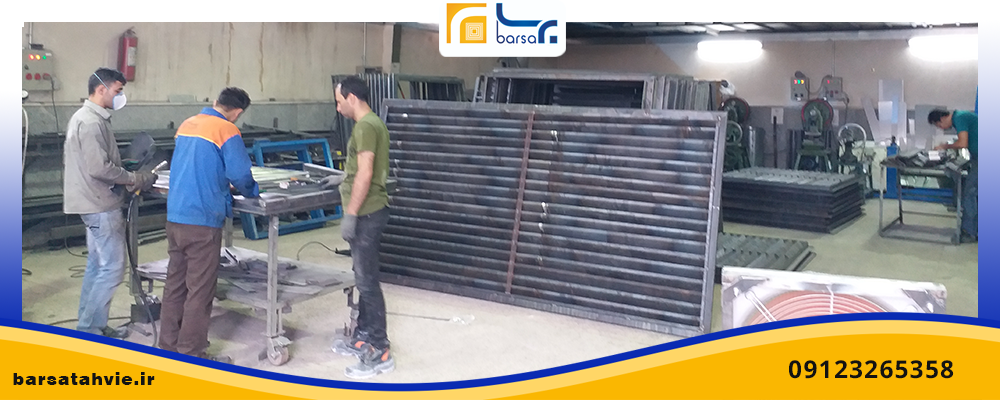

کاربرد های لوور هوارسان در صنایع مختلف

لوورها کاربردهای بسیار وسیع و حیاتی در زیرساخت‌ های مدرن دارند:

1. ساختمان‌ های مسکونی و برج‌ های تجاری

در این ساختمان‌ ها، دستگاه‌ های هواساز مرکزی (AHU) در پشت‌ بام یا طبقات تاسیسات قرار دارند. لوورهای هوارسان تامین‌ کننده اکسیژن مورد نیاز برای صدها نفر ساکن این برج‌ ها هستند. همچنین برای تخلیه هوای آلوده پارکینگ‌ ها (کربن منوکسید) از لوورهای اگزاست استفاده می‌شود.

2. مراکز داده (Data Centers)

مراکز داده و سرورهای کامپیوتری حرارت بسیار زیادی تولید می‌کنند. بسیاری از دیتاسنترهای مدرن از سیستم‌های “Free Cooling” (سرمایش رایگان) استفاده می‌کنند؛ به این معنا که در فصول سرد سال، به جای استفاده از چیلرهای پرمصرف، هوای خنک بیرون را از طریق لوورهای هوارسان غول‌پیکر مستقیماً وارد سالن سرورها می‌کنند. دقت لوورها در جلوگیری از ورود گرد و غبار در این کاربری بسیار حیاتی است.

3. نیروگاه‌ ها و اتاق‌ های دیزل ژنراتور

ژنراتورهای تولید برق برای احتراق سوخت در موتورهای خود به حجم عظیمی از هوا نیاز دارند، همچنین سیستم رادیاتور آن‌ ها باید توسط هوای بیرون خنک شود. دیوارهای اتاق ژنراتور معمولاً به طور کامل از لوورهای آکوستیک ساخته می‌شود تا هم هوای مورد نیاز تامین شود و هم صدای وحشتناک موتورها به محیط بیرون و مناطق مسکونی اطراف نشت نکند.

4. بیمارستان‌ ها و اتاق‌ های تمیز (Cleanrooms)

در بیمارستان‌ ها، کیفیت هوای ورودی با جان بیماران ارتباط مستقیم دارد. لوورهای هوارسان در بیمارستان‌ ها باید از جنس استیل ضد زنگ باشند تا قابلیت شستشو و ضدعفونی داشته باشند. همچنین توری‌ های پشت آن‌ ها باید به شدت در برابر ورود حشرات و پرندگان ایزوله باشند تا از ورود عوامل بیماری‌ زا به بخش مراقبت‌ های ویژه و اتاق‌ های عمل جلوگیری شود.

5. کارخانجات و سوله های صنعتی

در صنایع فولاد، ذوب آهن، نساجی و ریخته‌ گری، برای خروج گرما و بخارات سمی، علاوه بر فن‌ ها، از لوورهای ثقلی روی سقف سوله‌ ها (Roof Louvers) استفاده می‌شود تا با استفاده از پدیده دودکش (حرکت هوای گرم به سمت بالا)، تهویه طبیعی صورت گیرد.

استانداردها و گواهینامه‌ های بین‌ المللی لوورها

برای اطمینان از عملکرد صحیح لوورها، سازمان‌ های بین‌ المللی استانداردهای سخت‌ گیرانه‌ ای را وضع کرده‌ اند. مهم‌ ترین مرجع جهانی در این زمینه، سازمان AMCA (Air Movement and Control Association) است.

• استاندارد AMCA 500-L: این استاندارد روش‌ های آزمایشگاهی دقیق برای تست لوورها را مشخص می‌کند. شرکت‌ های سازنده معتبر، لوورهای خود را به آزمایشگاه‌ های AMCA می‌فرستند. در آنجا لوور در تونل باد قرار گرفته و مواردی چون افت فشار، میزان نفوذ آب (در شرایط شبیه‌ سازی باران و طوفان) و مقاومت فیزیکی پره‌ ها اندازه‌ گیری می‌شود. داشتن مهر و تاییدیه AMCA نشان‌ دهنده کیفیت و مهندسی دقیق لوور است.
• استاندارد ASHRAE: انجمن مهندسان گرمایش، سرمایش و تهویه مطبوع آمریکا نیز دستور العمل‌ هایی برای محل نصب لوورها (مثلاً حداقل فاصله لوور تامین هوای تازه از لوور تخلیه هوای آلوده یا دودکش‌ ها) ارائه می‌دهد تا از پدیده “Short-Circuiting” (مکش مجدد هوای آلوده به داخل) جلوگیری شود.

نصب، نگهداری و عیب‌ یابی لوورهای هوارسان

اگرچه لوورهای ثابت قطعات متحرک ندارند، اما برای حفظ راندمان سیستم تهویه، نیازمند بازدید و نگهداری دوره‌ ای هستند.

نکات مهم در نصب:

• موقعیت‌ یابی صحیح: لوور هوارسان هرگز نباید در نزدیکی دودکش‌ ها، خروجی اگزاست فن‌ ها، محل انباشت زباله یا خیابان‌ های به شدت پر ترافیک نصب شود.
• آب‌ بندی: دور تا دور فریم لوور باید به طور کامل با چسب‌ های پلی‌ اورتان یا ماستیک آب‌ بندی شود تا آب باران از درزهای بین دیوار و قاب به داخل نفوذ نکند.
• تراز بودن: نصب کاملاً تراز و شاقول، به خصوص برای لوورهای متحرک و موتوردار الزامی است تا پره‌ ها هنگام بسته شدن دچار تاب‌ خوردگی و گیرپاژ نشوند.

برنامه نگهداری (Maintenance):

1. تمیز کردن دوره‌ ای: گرد و غبار، برگ درختان و زباله‌ های معلق در هوا می‌توانند توری حشره و پرندگان پشت لوور را مسدود کنند. این امر باعث کاهش سطح آزاد و در نتیجه افزایش افت فشار سیستم می‌شود. توری‌ ها باید هر چند ماه یکبار با هوای فشرده یا واترجت شستشو شوند.
2. بررسی مجاری تخلیه آب: شیارهای تخلیه آب (Drain holes) در پایین قاب لوور ممکن است با گل و لای مسدود شوند. در صورت انسداد، آب باران در فریم جمع شده و به داخل کانال تهویه سرریز می‌کند.
3. روغن‌ کاری قطعات متحرک: در لوورهای دمپردار، یاتاقان‌ ها، بوش‌ ها و اتصالات موتور باید به صورت سالانه روغن‌ کاری و روانکاری شوند.
4. تست موتورها: عملکرد اکچویتورها و اتصال آن‌ ها به سیستم اعلام حریق یا BMS باید مرتباً چک شود. در بسیاری از ساختمان‌ ها، لوور های موتوردار نقش دمپر دود (Smoke Damper) را نیز ایفا می‌کنند و در صورت آتش‌ سوزی باید به موقع باز یا بسته شوند.

آینده لوورهای هوارسان و فناوری‌ های نوین

صنعت ساختمان به سمت هوشمند سازی و ساختمان‌ های با مصرف انرژی صفر (Zero Energy Buildings) در حال حرکت است و لوورها نیز از این قاعده مستثنی نیستند.

• لوورهای هوشمند (Smart Louvers): مجهز به سنسورهای باد، باران و دما هستند. اگر سنسور تشخیص دهد که طوفان شدیدی در راه است، زاویه پره‌ ها را به طور خودکار تغییر داده یا آن‌ ها را کاملاً می‌بندد.
• لوورهای یکپارچه با پنل خورشیدی (BIPV Louvers): سطح خارجی پره‌ های لوورهای بزرگ با سلول‌ های فتوولتائیک پوشانده می‌شود. به این ترتیب، لوور نه تنها هوای ساختمان را تامین می‌کند، بلکه از نور خورشیدی که به آن می‌تابد برق تولید می‌کند.
• متریال‌ های نانو و خود تمیزشونده: پوشش‌ های نانوتکنولوژی روی سطح پره‌ های آلومینیومی باعث می‌شود که قطرات آب و گرد و غبار نتوانند به سطح لوور بچسبند و با اولین بارندگی، لوور به صورت خودکار تمیز شود (اثر نیلوفر آبی).

نتیجه‌ گیری

لوور هوارسان (Fresh Air Louver) بسیار بیشتر از یک پوشش فلزی ساده بر روی نمای ساختمان است. این تجهیز، مرز بین هوای آزاد بیرون و ریه‌ های ساختمان (سیستم تهویه مطبوع) محسوب می‌شود. انتخاب صحیح نوع لوور—خواه یک لوور ثابت آلومینیومی ساده باشد، خواه یک لوور ماسه‌ گیر پیچیده یا یک لوور آکوستیک غول‌ پیکر—تأثیر مستقیمی بر کیفیت هوای داخل ساختمان، سلامت ساکنین، عمر مفید تجهیزات گران‌ قیمت تهویه مطبوع و همچنین مصرف انرژی دارد.

مهندسان تاسیسات و معماران باید با درک عمیق از مفاهیمی چون افت فشار، سطح آزاد و دینامیک سیالات، به یک تعادل منطقی بین نیازهای فنی، شرایط اقلیمی پروژه و زیبایی‌ شناسی نمای ساختمان دست یابند تا ساختمان بتواند سالیان متمادی، سالم و بی‌نقص «نفس بکشد».
