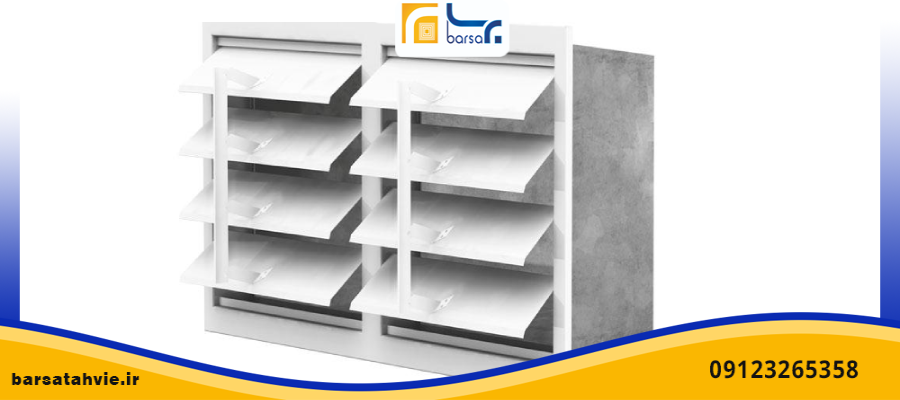

دمپر و کاربرد آن؛ راهنمای جامع انواع دمپر در HVAC، دودگیر و سیستم‌های ایمنی

مقدمه: چرا دمپر در سیستم‌ های تهویه و ایمنی اهمیت دارد؟

کنترل دقیق جریان هوا در ساختمان‌ ها و صنایع، از مهم‌ ترین عوامل در کیفیت عملکرد سیستم‌ های تهویه مطبوع (HVAC)، کاهش مصرف انرژی، و همچنین تضمین ایمنی در شرایط اضطراری است. در بسیاری از پروژه‌ ها، صرفاً استفاده از فن، هواساز یا کانال کافی نیست؛ بلکه لازم است جریان هوا در زون‌ های مختلف بالانس شود و در مواقع اضطراری نیز مسیرهای مشخصی کنترل یا مسدود گردد.

در این میان، دمپر (Damper) یکی از مهم‌ ترین اجزای کنترلی در شبکه کانال‌ کشی هوا، سیستم‌ های تهویه و مسیرهای دودگیر/آتش‌ نشانی محسوب می‌شود. دمپر می‌تواند با تنظیم موقعیت تیغه‌ ها، مقدار دبی هوا، جهت جریان و حتی مسیر انتشار دود و حرارت را کنترل کند. بسته به نوع کاربرد، دمپرها می‌توانند دستی یا اتوماتیک باشند و با محرک‌ هایی مانند اکچویتور (Actuator)، سیستم‌ های کنترلی ساختمان (BMS) یا تجهیزات ایمنی یکپارچه شوند.

در این مقاله تلاش می‌کنیم به صورت جامع و کاربردی، موضوع دمپر و کاربرد آن را از جنبه‌ های مختلف بررسی کنیم: تعریف دمپر، انواع مختلف، معیار انتخاب، روش نصب، تست و نگهداری، و همچنین کاربردهای رایج در تهویه مطبوع، بالانس سیستم، کنترل دود و آتش.

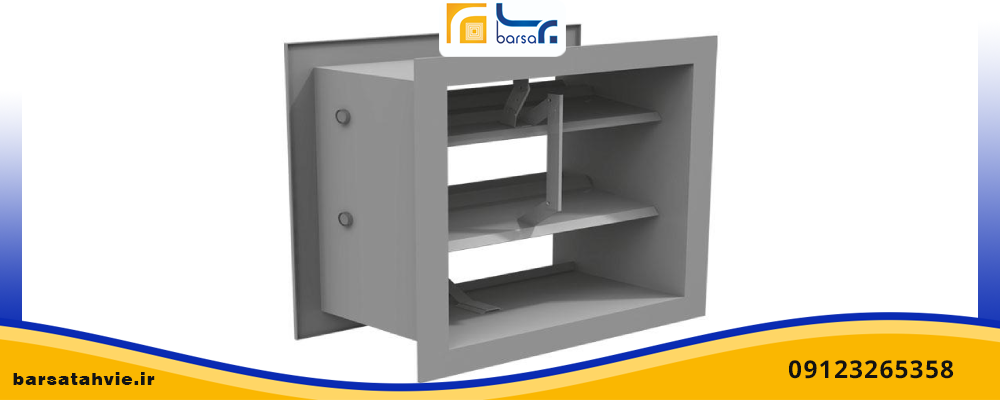

دمپر چیست؟ تعریف ساده و کاربرد واقعی

دمپر یک تجهیز کنترلی است که در مسیر عبور هوا نصب می‌شود و با تغییر زاویه یا وضعیت تیغه‌ ها، مقاومت جریان را تغییر می‌دهد. این مقاومت باعث تغییر حجم هوای عبوری، تنظیم افت فشار و کنترل توزیع هوا در بخش‌ های مختلف می‌شود. دمپرها در عمل مانند یک «دریچه کنترل جریان» عمل می‌کنند. وقتی تیغه‌ ها بازتر هستند، هوای بیشتری عبور می‌کند و وقتی تیغه‌ ها بسته‌ تر یا نیمه‌ بسته می‌شوند، دبی کاهش پیدا می‌کند. بسته به طراحی، دمپر ها ممکن است قابلیت‌ هایی مانند تنظیم دقیق، یکطرفه بودن، کنترل اتوماتیک، مقاومت حرارتی و دودبندی داشته باشند.

دمپر چه وظایفی را در سیستم HVAC انجام می‌دهد؟

دمپر در سیستم‌ های HVAC ممکن است چندین نقش همزمان ایفا کند:

1) بالانس و تنظیم دبی هوا (Air Balancing)

یکی از اصلی‌ ترین کاربردهای دمپر در تهویه مطبوع، بالانس کردن سیستم است. در ساختمان‌ های چند زون (Zone)، طول کانال‌ ها، مقاومت‌ ها و نیاز هوایی فضاها متفاوت است. دمپر کمک می‌کند دبی هر زون طبق طراحی تأمین شود.

2) کنترل فشار داخل کانال و زون

دمپر با ایجاد مقاومت کنترل‌ شده، می‌تواند به مدیریت فشار کمک کند و از نوسان فشار یا اختلاف غیرمجاز بین زون‌ ها جلوگیری نماید.

3) کنترل کیفیت عملکرد تجهیزات

اگر دمپرها به درستی انتخاب و تنظیم شوند، عملکرد فن، هواساز و دمنده‌ ها پایدارتر خواهد بود و راندمان سیستم کاهش پیدا نمی‌کند.

4) جلوگیری از انتقال ناخواسته هوا بین فضاها

در برخی طرح‌ ها (مثل رفت و برگشت‌ های جداگانه یا زون‌ های دارای شرایط متفاوت)، دمپر می‌تواند جلوی تبادل هوای ناخواسته را بگیرد.

5) کنترل دود و مسیرهای ایمنی

در شرایط آتش‌ سوزی، دود می‌تواند به سرعت در ساختمان پخش شود. دمپرهای مخصوص دود (Smoke Damper) و آتش‌ نشانی/فایر (Fire Damper) برای محدود کردن انتشار دود و حرارت طراحی می‌شوند.

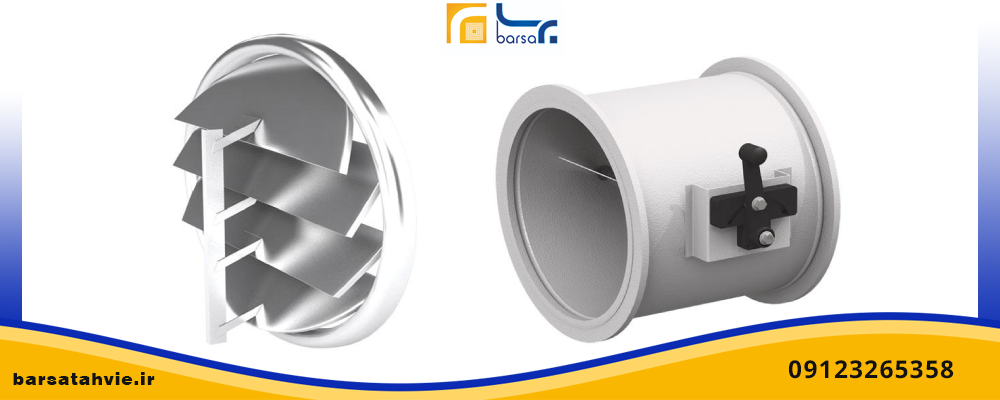

چرا استفاده از دمپر در پروژه‌ ها ضروری است؟

ممکن است بعضی تصور کنند که با تنظیم ورودی فن یا تغییر سرعت موتور می‌توان همه نیازها را پوشش داد. اما در عمل، روش‌ های کنترلی مستقیم‌ تر مانند دمپر، برای رسیدن به اهداف زیر حیاتی است:

• توزیع صحیح هوا در کل ساختمان
• کاهش مصرف انرژی در کنترل‌ های هوشمند
• کاهش احتمال نشت و انتقال ناخواسته بین زون‌ ها
• افزایش ایمنی در مواقع اضطراری (با استفاده از دمپرهای دود/آتش)
• امکان تحقق کنترل خودکار توسط BMS یا سیستم‌ های کنترلی

انواع دمپر و کاربرد آن‌ ها

دمپرها بسته به نوع طراحی، نحوه عملکرد و هدف پروژه در دسته‌ های مختلف قرار می‌گیرند. در ادامه مهم‌ ترین انواع دمپر را معرفی می‌کنیم.

1) دمپر هوا (HVAC Damper / Volume Control Damper)

این دسته دمپرها برای کنترل میزان هوای عبوری در کانال‌ های رفت و برگشت یا هواکش‌ ها استفاده می‌شوند. معمولاً هدف از نصب آن‌ ها تنظیم دبی و بالانس سیستم است.

کاربردها:

• • سیستم‌ های تهویه مطبوع اداری و مسکونی
  • کانال‌ های برگشت و رفت زون‌ ها
  • تنظیم هوای تازه (Fresh Air) یا هوای برگشتی

ویژگی‌ ها:

• • نصب در کانال یا در محل دریچه‌ های مربوط
  • امکان تنظیم دستی یا اتوماتیک

2) دمپر اتوماتیک (Actuated Damper)

دمپر اتوماتیک دارای محرک (اکچویتور/Actuator) است و موقعیت تیغه‌ ها را بر اساس فرمان کنترلر یا سنسورها تغییر می‌دهد. این نوع دمپر معمولاً به سیستم BMS متصل می‌شود.

مزایا:

• • کنترل دقیق و قابل تکرار
  • امکان برنامه‌ ریزی بر اساس سناریوها
  • کاهش خطای انسانی نسبت به تنظیم دستی
  • امکان اجرای کنترل‌ های وابسته به شرایط (دما، فشار، کیفیت هوا)

کاربردها:

• • ساختمان‌ های بزرگ با مدیریت هوشمند
  • پروژه‌ هایی که نیاز به کنترل دقیق دبی دارند
  • سیستم‌ های فشار مثبت/منفی در زون‌ های خاص

3) دمپر دود (Smoke Damper)

دمپر دود برای کنترل انتشار دود در هنگام آتش‌ سوزی طراحی می‌شود. این دمپر معمولاً در مسیرهای مشخص کانال‌ های تهویه نصب می‌گردد تا از گسترش دود جلوگیری کند یا مسیرهای خروجی امن را حفظ نماید.

نکات کلیدی:

• • عملکرد آن در شرایط اضطراری باید طبق استانداردها باشد
  • برخی مدل‌ ها به صورت Fail-safe طراحی می‌شوند (یعنی در قطع برق یا شرایط خاص، وضعیت ایمن را می‌گیرند)

کاربردها:

• • سیستم‌ های دودگیر
  • کانال‌ های مرتبط با خروج دود یا کنترل فشار
  • ساختمان‌ های بلندمرتبه، بیمارستان‌ ها، مراکز تجاری

4) دمپر آتش‌ نشانی (Fire Damper)

دمپر آتش‌ نشانی علاوه بر دود، در برابر حرارت و انتقال شعله نیز عملکرد ایمن ارائه می‌دهد. این دمپرها معمولاً بر اساس مقاومت حرارتی و شرایط آزمون طراحی می‌شوند.

تفاوت کلی (درک عمومی):

• • دمپر دود بیشتر بر کنترل دود تمرکز دارد.
  • دمپر آتش‌ نشانی برای جلوگیری از انتقال شعله/حرارت در زمان آتش‌ سوزی طراحی شده است.

کاربردها:

• • گذر کانال از دیوار/سقف‌ های مقاوم در برابر حریق
  • مسیر های تهویه در طبقات
  • پروژه‌ های مشمول الزامات ایمنی حریق

5) دمپر یکطرفه یا Backdraft Damper

این نوع دمپر از برگشت هوا (معکوس شدن جریان) جلوگیری می‌کند. برگشت هوا ممکن است باعث ورود بو، گردوغبار، آلودگی یا مختل شدن فشار زون‌ ها شود.

کاربردها:

• • مسیرهای اگزاست
  • کانال‌ هایی با احتمال برگشت جریان
  • فضاهای دارای اختلاف فشار

6) دمپر برگشت هوای اتوماتیک (Backflow / Gravity Damper)

در برخی سیستم‌ ها، از دمپرهایی استفاده می‌شود که با نیروی وزن یا اختلاف فشار به حالت باز/بسته می‌روند (بسته به طراحی). این دمپر ها در بعضی کاربرد های خاص می‌توانند موثر باشند.

7) دمپر موتور دار بالانس (Modulating Damper)

دمپرهای موتوردار بالانس ممکن است به صورت مدولاسیون کار کنند (نه فقط باز/بسته). یعنی موقعیت تیغه‌ ها در بازه‌ ای تنظیم می‌شود تا دبی در محدوده مورد نظر ثابت یا پایدار بماند.

کاربرد ها:

• • کنترل دبی‌ های دقیق‌ تر
  • سیستم‌ هایی که نیازمند پایداری فشار/دبی هستند

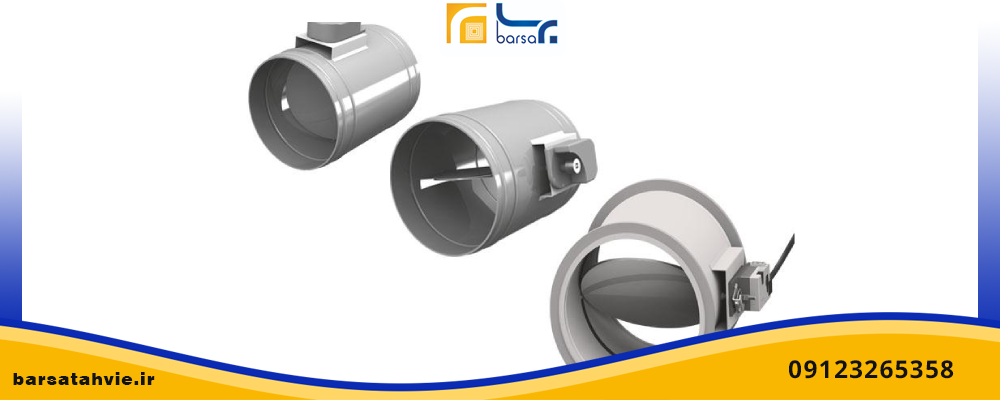

اجزای دمپر و اجزای اصلی در عملکرد

برای شناخت بهتر دمپر و کاربرد آن، باید با اجزای اصلی آشنا شویم:

• بدنه دمپر: معمولاً از ورق گالوانیزه یا استیل ساخته می‌شود.
• پره‌ ها/تیغه‌ ها: بخش اصلی کنترل جریان هوا.
• محور چرخش (Shaft): محل اتصال تیغه‌ ها.
• آب‌ بندی (Seal): در دمپر های دود/آتش اهمیت بیشتری دارد.
• محرک یا اکچویتور: در دمپر اتوماتیک.
• سیستم‌ های فرمان و فیدبک: در پروژه‌ های کنترل‌ شده توسط BMS.
• سیستم‌ های ایمنی (در مدل‌ های اضطراری): مثل Fail-safe یا مکانیسم آزادسازی.

دمپر چگونه انتخاب می‌شود؟ معیارهای مهم طراحی و خرید

انتخاب دمپر صرفاً به «مدل و برند» محدود نیست. چند معیار مهم باید بررسی شود تا دمپر در زمان بهره‌ برداری کارایی لازم را داشته باشد.

1) دبی مورد نیاز (Flow Rate)

مقدار دبی هوا باید مشخص شود. دمپر باید بتواند این دبی را در حالت‌ های مختلف (باز / نیمه‌باز / بسته) مدیریت کند.

2) افت فشار مجاز (Pressure Drop)

هر دمپر مقاومت جریان ایجاد می‌کند. افت فشار طراحی باید با ظرفیت فن و محاسبات HVAC سازگار باشد.

3) کلاس نشتی و آب‌ بندی

در دمپرهای ایمنی (دود/آتش)، کلاس‌ بندی نشتی و کیفیت آب‌ بندی اهمیت ویژه دارد.

4) نوع کنترل و نوع محرک

اگر دمپر قرار است اتوماتیک باشد، باید توان و نوع اکچویتور متناسب با ابعاد، مقاومت و سرعت عملکرد باشد.

5) شرایط محیط نصب

در محیط‌ های مرطوب، خورنده یا پرگرد و غبار باید جنس بدنه و کیفیت آب‌ بندی متفاوت در نظر گرفته شود.

6) الزامات استاندارد و حریق (برای دمپر دود / آتش)

در پروژه‌ های ایمنی، باید الزامات و استاندارد های مربوطه رعایت شود. انتخاب اشتباه می‌تواند کل سیستم ایمنی را تحت تاثیر قرار دهد.

دمپر دستی یا دمپر اتوماتیک؟ کدام بهتر است؟

این سؤال در خیلی از پروژه‌ ها مطرح می‌شود. پاسخ به نیاز پروژه وابسته است:

دمپر دستی

• هزینه کمتر
• مناسب پروژه‌ های کوچک یا سیستم‌ های ساده
• نیاز به تنظیم و سرویس دوره‌ ای توسط افراد فنی

دمپر اتوماتیک

• کنترل دقیق‌ تر
• امکان اتصال به BMS و سناریو های کنترل
• کاهش خطا و بهینه‌ سازی مصرف انرژی
• قابلیت سرویس و لاگ‌ گیری (در برخی سیستم‌ ها)

جمع‌ بندی: اگر هدف پروژه بالانس دقیق، کنترل هوشمند یا پایداری شرایط باشد، دمپر اتوماتیک انتخاب بهتری است؛ در پروژه‌ های ساده‌ تر، دمپر دستی نیز می‌تواند کافی باشد.

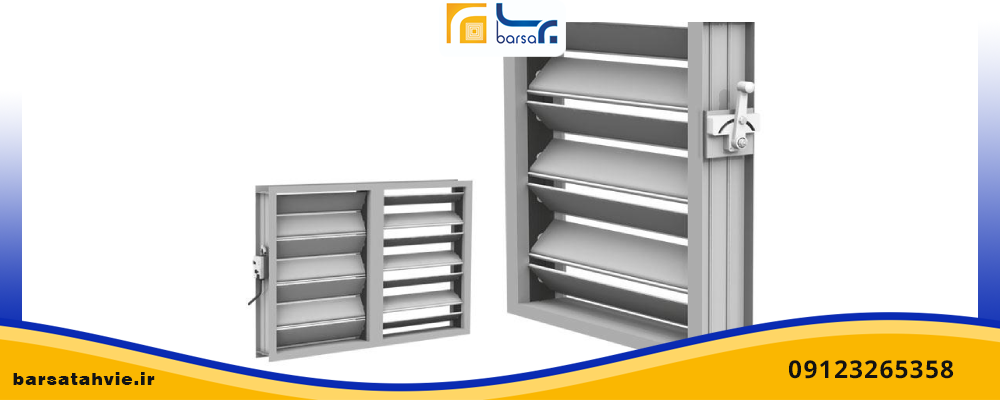

نحوه نصب دمپر؛ اصول اجرایی برای جلوگیری از نشتی و افت فشار

نصب دمپر یکی از عوامل تعیین‌ کننده در کیفیت عملکرد آن است. چند نکته مهم:

1) جهت جریان هوا

دمپر باید مطابق جهت طراحی نصب شود. نصب برعکس می‌تواند عملکرد و افت فشار را تغییر دهد.

2) تراز بودن محور

اگر محور دمپر تراز نباشد، پره‌ ها ممکن است گیر کنند یا کنترل دقیق از بین برود.

3) آب‌ بندی اتصال‌ ها

محل اتصال دمپر به کانال باید با توجه به استاندارد آب‌ بندی شود. نشتی در اطراف دمپر باعث افت کنترل و اتلاف انرژی می‌شود.

4) دسترسی برای سرویس

برای دمپر های اتوماتیک یا دمپر های ایمنی باید امکان دسترسی به اکچویتور/سیستم کنترل و تست فراهم شود.

5) هماهنگی با مسیر کانال و فیتینگ‌ ها

در بعضی طرح‌ ها فاصله دمپر تا زانویی‌ ها یا دریچه‌ ها روی جریان تاثیر می‌گذارد. اجرای صحیح باعث عملکرد پایدار می‌شود.

دمپر و بالانس سیستم: چرا بدون دمپر بالانس سخت می‌شود؟

بالانس یعنی رسیدن هر زون به دبی طراحی. در عمل، اختلاف مقاومت‌ ها و طول کانال‌ ها باعث می‌شود بعضی زون‌ ها هوای بیشتری بگیرند و بعضی کمتر. دمپرها این اختلاف را جبران می‌کنند.

روش رایج بالانس با دمپر

• دمپرها ابتدا در وضعیت تقریبی تنظیم می‌شوند.
• سپس با ابزار اندازه‌ گیری (مانند آنمومتر/دبی‌ سنج) دبی هر زون کنترل می‌شود.
• در نهایت دمپرها مطابق دبی نهایی تنظیم می‌گردند.

در سیستم‌ های اتوماتیک، ممکن است بالانس با کمک کنترلر و بازخورد برقرار شود.

دمپر دود و آتش‌ نشانی: حساسیت‌ های طراحی و اجرای خاص

دمپرهای دود/آتش معمولاً حساس‌ تر از دمپر های کنترل هوای معمولی هستند. چند عامل مهم:

1. زمان پاسخ: در شرایط اضطراری باید دمپر در زمان مشخص فعال یا غیرفعال شود.
2. سیستم فرمان و سیگنال: دمپر باید به سیستم کشف حریق/کنترل دود متصل باشد و مسیر سیگنال در طراحی و اجرا استاندارد باشد.
3. آب‌ بندی و مقاومت حرارتی: کیفیت آب‌ بندی و مقاومت در برابر دماهای بالا بسیار مهم است.
4. تست دوره‌ ای عملکرد: این دمپرها باید طبق برنامه سرویس دوره‌ ای تست شوند تا در زمان واقعی دچار عملکرد نامطلوب نشوند.

نگهداری و سرویس دمپر؛ چه کارهایی باید انجام شود؟

برای اینکه دمپر و کاربرد آن در طول زمان به شکل درست عمل کند، سرویس دوره‌ ای ضروری است.

سرویس دمپرهای دستی

• بررسی گیرکردن تیغه‌ ها
• اطمینان از سلامت محور و اتصالات
• تست باز/بسته شدن
• بررسی نشتی اطراف محل نصب

سرویس دمپر های اتوماتیک

• بررسی عملکرد اکچویتور
• چک کردن سنسورها و فیدبک (در صورت وجود)
• بررسی فرمان‌ های BMS
• کنترل نشتی و وضعیت بدنه
• تست دستی/اضطراری طبق برنامه بهره‌ برداری

سرویس دمپرهای دود/آتش

• تست عملکرد مطابق برنامه نگهداری
• اطمینان از صحت وضعیت مکانیزم Fail-safe
• بررسی محدودیت‌ های دما و عدم آسیب‌ دیدگی اجزا
• ثبت گزارش‌ های تست و نگهداری

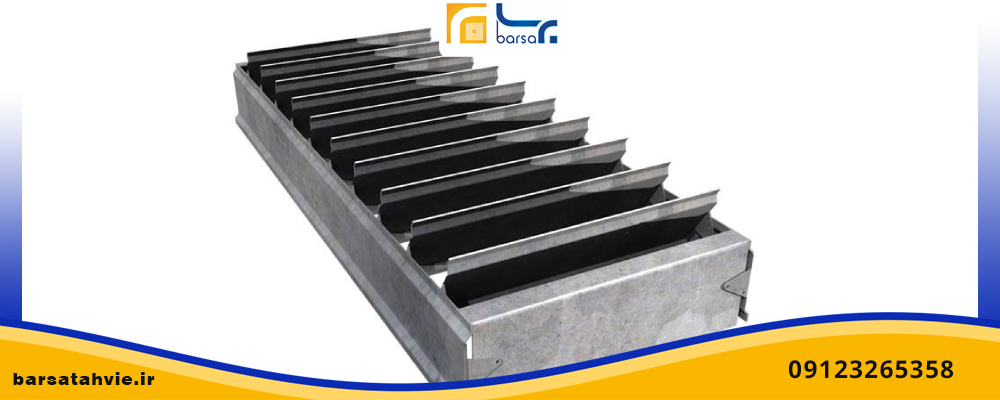

علائم خرابی دمپر و راهکار های تشخیص

خرابی دمپر می‌تواند علائم مختلفی ایجاد کند:

• نوسان دبی در زون‌ ها
• اختلاف فشار غیرعادی
• صدای غیرمعمول در کانال (در دمپرهای مکانیکی)
• گیر کردن تیغه‌ ها
• عدم پاسخ دمپر اتوماتیک به فرمان BMS
• نشتی هوا اطراف دمپر

راهکار کلی تشخیص:

• بازدید چشمی از تیغه‌ ها و محور
• تست باز/بسته شدن دستی (در صورت امکان)
• بررسی برق/سیگنال اکچویتور (در دمپر اتوماتیک)
• تست و اندازه‌ گیری مجدد دبی بعد از سرویس

کاربرد های رایج دمپر در پروژه‌ های واقعی

برای درک بهتر، چند سناریوی واقعی را تصور کنید:

ساختمان اداری چند زون

در هر زون، دمپر های کنترل دبی نصب می‌شوند تا هر واحد به دبی طراحی برسد. در سیستم اتوماتیک، BMS بر اساس دما یا فشار فرمان می‌دهد.

بیمارستان با نیاز بالای ایمنی

در مسیرهای تهویه و جداسازی طبقات، دمپرهای دود/آتش به گونه‌ای نصب می‌شوند که در زمان حادثه، جلوی انتشار دود گرفته شود.

پارکینگ با سیستم دودگیر

در پارکینگ‌ های مکانیزه یا نیمه‌ بسته، دمپر دود همراه با فن‌های دودکش یا سیستم‌های فشار منفی کار می‌کند تا دود در محدوده کنترل شود.

تاثیر دمپر بر مصرف انرژی و راندمان سیستم

در بسیاری از پروژه‌ ها، هدف فقط کنترل دبی نیست؛ بلکه کاهش مصرف انرژی هم مهم است.

• اگر دمپرها بدرستی تنظیم شوند، فن‌ ها و هواساز مجبور نیستند با فشار اضافی یا دبی نامناسب کار کنند.
• در دمپرهای اتوماتیک مدولاسیون، سیستم می‌تواند با نیاز واقعی تنظیم شود، نه با یک حالت ثابت.
• کنترل دقیق باعث کاهش هدررفت انرژی و بهبود آسایش می‌شود.

جمع‌ بندی نهایی: دمپر، یک جزء کوچک با اثر بزرگ

دمپر و کاربرد آن در سیستم‌ های HVAC و ایمنی، یک موضوع صرفاً فنی نیست؛ بلکه به کیفیت عملکرد، آسایش کاربران و ایمنی ساختمان مربوط می‌شود. انتخاب صحیح دمپر—از نوع تهویه و بالانس گرفته تا دمپر دود و آتش‌ نشانی—می‌تواند باعث:

• توزیع درست هوا
• کاهش مصرف انرژی
• جلوگیری از انتقال ناخواسته هوا
• افزایش ایمنی در شرایط اضطراری
• پایداری عملکرد سیستم در طول زمان

شود.

اگر شما پروژه‌ ای در دست اجرا دارید و می‌خواهید نوع دمپر مناسب، سایز و مشخصات فنی و روش نصب را دقیق‌ تر بررسی کنیم، می‌توانید اطلاعات زیر را بفرستید تا راهنمایی دقیق‌تری ارائه بدهم:

1. نوع سیستم (تهویه مطبوع، دودگیر، اگزاست و …)
2. ابعاد کانال و دبی تقریبی
3. هدف دمپر (بالانس، کنترل اتوماتیک، دود، آتش)
4. نوع کنترل مدنظر (دستی یا BMS)
