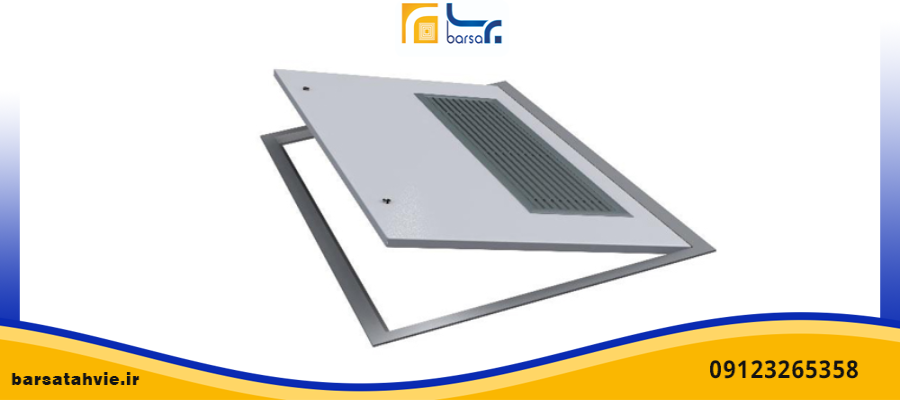

ابعاد استاندارد دریچه فن کویل | جدول سایز دریچه بازدید و برگشت هوا

ابعاد استاندارد دریچه فن کویل یکی از مهم‌ ترین مواردی است که در طراحی و اجرای سیستم‌ های تهویه مطبوع باید به آن توجه شود. انتخاب صحیح ابعاد دریچه فن کویل تأثیر مستقیمی بر میزان هوادهی، راندمان سیستم، کاهش افت فشار و جلوگیری از ایجاد صدای اضافی دارد. بسیاری از مشکلاتی که در عملکرد فن کویل‌ ها مشاهده می‌شود، به دلیل انتخاب نادرست سایز دریچه رفت یا برگشت هوا است.

در پروژه‌ های مسکونی، اداری، تجاری و درمانی، دریچه فن کویل علاوه بر وظیفه توزیع هوا، نقش مهمی در زیبایی فضا نیز ایفا می‌کند. به همین دلیل آشنایی با ابعاد استاندارد دریچه فن کویل و نحوه انتخاب آن برای مهندسان، پیمانکاران و کارفرمایان اهمیت زیادی دارد. در این مقاله به بررسی کامل ابعاد استاندارد دریچه فن کویل، ابعاد دریچه بازدید، ابعاد دریچه برگشت هوا و عوامل مؤثر در تعیین سایز مناسب خواهیم پرداخت.

ابعاد استاندارد دریچه فن کویل چیست؟

منظور از ابعاد استاندارد دریچه فن کویل، اندازه‌ هایی است که بر اساس ظرفیت هوادهی دستگاه و استانداردهای طراحی سیستم تهویه مطبوع تعیین شده‌ اند. این ابعاد به گونه‌ ای انتخاب می‌شوند که هوا بدون ایجاد افت فشار و صدای اضافی از دریچه عبور کند. اگر دریچه کوچک‌ تر از مقدار مورد نیاز انتخاب شود، سرعت هوا افزایش پیدا کرده و علاوه بر ایجاد صدا، باعث کاهش راندمان سیستم خواهد شد. در مقابل، استفاده از دریچه بسیار بزرگ نیز موجب افزایش هزینه‌ های پروژه و اشغال فضای بیشتر می‌شود.

به همین دلیل مهندسان تأسیسات همواره تلاش می‌کنند بین ظرفیت فن کویل و ابعاد دریچه تعادل مناسبی ایجاد کنند.

چرا انتخاب ابعاد مناسب دریچه فن کویل اهمیت دارد؟

بسیاری از افراد تصور می‌کنند دریچه تنها یک قطعه ظاهری در سیستم تهویه است؛ اما واقعیت این است که ابعاد دریچه نقش بسیار مهمی در عملکرد کل سیستم دارد.

مزایای انتخاب صحیح ابعاد دریچه فن کویل عبارت‌ اند از:

• توزیع یکنواخت هوا در محیط
• کاهش افت فشار در مسیر جریان هوا
• جلوگیری از ایجاد صدای آزاردهنده
• افزایش راندمان فن کویل
• کاهش مصرف انرژی
• بهبود آسایش حرارتی کاربران
• افزایش طول عمر تجهیزات تهویه

هرچه ابعاد دریچه با ظرفیت هوادهی دستگاه تناسب بیشتری داشته باشد، عملکرد سیستم نیز بهینه‌ تر خواهد بود.

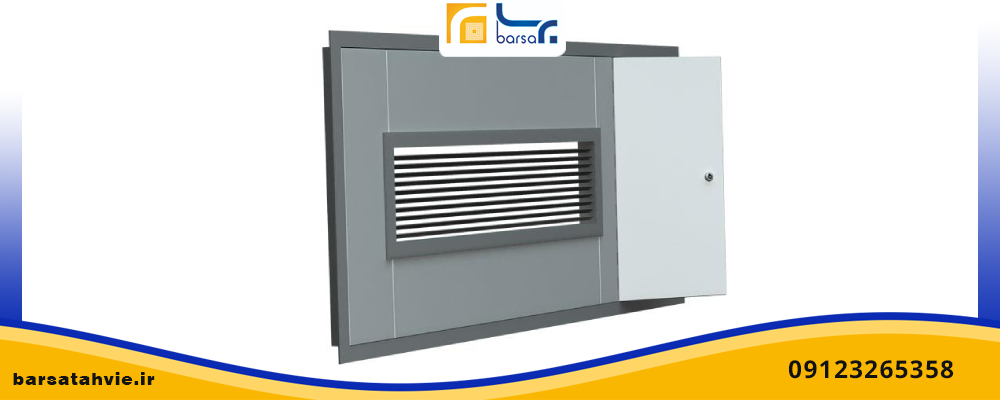

جدول ابعاد استاندارد دریچه فن کویل

در بازار ایران برخی ابعاد به عنوان سایزهای استاندارد شناخته می‌شوند و بیشترین کاربرد را در پروژه‌ های ساختمانی دارند.

ابعاد فوق جزو رایج‌ ترین سایزهای مورد استفاده در ساختمان‌ های مسکونی و تجاری هستند.

ابعاد استاندارد دریچه بازدید فن کویل

در کنار دریچه رفت و برگشت هوا، استفاده از دریچه بازدید فن کویل نیز ضروری است. این دریچه امکان دسترسی به شیرآلات، اتصالات، فیلتر و تجهیزات داخلی دستگاه را فراهم می‌کند.

رایج‌ ترین ابعاد دریچه بازدید فن کویل عبارت‌ اند از:

• 30×30 سانتی‌ متر
• 40×40 سانتی‌ متر
• 50×50 سانتی‌ متر
• 60×60 سانتی‌ متر

انتخاب ابعاد دریچه بازدید باید به گونه‌ ای باشد که سرویس‌کار بتواند به راحتی به تجهیزات داخلی دسترسی داشته باشد.

ابعاد استاندارد دریچه برگشت فن کویل

دریچه برگشت هوا وظیفه بازگرداندن هوای محیط به دستگاه را بر عهده دارد. از آنجا که حجم زیادی از هوا از این بخش عبور می‌کند، معمولاً ابعاد آن نسبت به دریچه رفت بزرگ‌ تر در نظر گرفته می‌شود.

ابعاد متداول دریچه برگشت هوا شامل موارد زیر است:

• 40×40 سانتی‌ متر
• 50×50 سانتی‌ متر
• 60×40 سانتی‌ متر
• 60×60 سانتی‌ متر
• 80×40 سانتی‌ متر

در بسیاری از پروژه‌ ها برای افزایش سطح آزاد عبور هوا از دریچه‌ های مشبک یا لولا دار استفاده می‌شود.

ابعاد دریچه فن کویل سقفی توکار

فن کویل سقفی توکار یکی از رایج‌ ترین سیستم‌ های تهویه در ساختمان‌ های مدرن است. در این سیستم‌ ها معمولاً دستگاه داخل سقف کاذب قرار می‌گیرد و تنها دریچه‌ های هوا قابل مشاهده هستند.

رایج‌ ترین ابعاد دریچه فن کویل سقفی عبارت‌ اند از:

• 60×20 سانتی‌ متر
• 80×20 سانتی‌ متر
• 100×20 سانتی‌ متر
• 120×20 سانتی‌ متر

در پروژه‌ های لوکس معمولاً از دریچه‌ های خطی اسلات استفاده می‌شود که طول آن‌ ها به صورت سفارشی طراحی می‌شود.

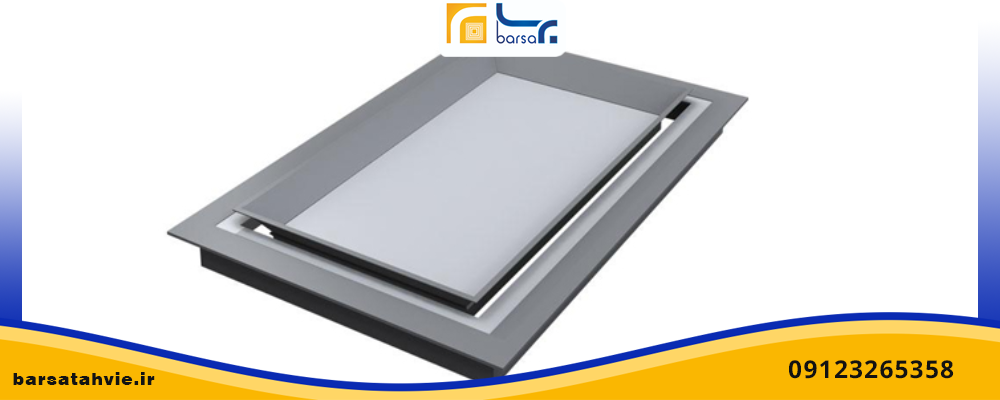

چه عواملی بر انتخاب ابعاد دریچه فن کویل تأثیر دارند؟

1. ظرفیت هوادهی فن کویل

مهم‌ ترین عامل در تعیین ابعاد استاندارد دریچه فن کویل، ظرفیت دستگاه است. هرچه حجم هوادهی بیشتر باشد، باید از دریچه بزرگ‌ تری استفاده شود.

به طور تقریبی:

• فن کویل 200 تا 300 CFM → دریچه 60×20
• فن کویل 400 تا 600 CFM → دریچه 80×20
• فن کویل 600 تا 800 CFM → دریچه 100×20
• فن کویل بالاتر از 800 CFM → دریچه 120×30

2. نوع دریچه

سطح آزاد عبور هوا در انواع دریچه‌ ها متفاوت است. به عنوان مثال دریچه‌ های خطی، اسلات و مشبک عملکرد یکسانی ندارند و ممکن است برای ظرفیت مشابه به ابعاد متفاوتی نیاز داشته باشند.

3. محل نصب

محدودیت‌ های معماری و فضای موجود در سقف یا دیوار نیز می‌تواند بر انتخاب ابعاد دریچه تأثیر بگذارد.

4. سرعت جریان هوا

اگر سرعت هوا بیش از حد استاندارد باشد، احتمال ایجاد صدا افزایش پیدا می‌کند. در چنین شرایطی باید ابعاد دریچه افزایش یابد.

آیا امکان تولید دریچه فن کویل در ابعاد سفارشی وجود دارد؟

بله. امروزه بسیاری از تولیدکنندگان دریچه هوا امکان ساخت دریچه فن کویل در ابعاد سفارشی را فراهم کرده‌ اند.

ساخت سفارشی مزایای زیر را به همراه دارد:

• هماهنگی کامل با طراحی معماری
• استفاده حداکثری از فضای موجود
• زیبایی بیشتر
• بهبود عملکرد سیستم تهویه

به همین دلیل در پروژه‌ های خاص و لوکس معمولاً از دریچه‌ های سفارشی استفاده می‌شود.

بهترین جنس برای دریچه فن کویل چیست؟

اگرچه دریچه‌ های هوا از متریال‌ های مختلفی تولید می‌شوند، اما آلومینیوم همچنان محبوب‌ ترین گزینه محسوب می‌شود.

مزایای دریچه فن کویل آلومینیومی:

• وزن سبک
• مقاومت بالا در برابر خوردگی
• عدم زنگ‌ زدگی
• قابلیت رنگ‌ آمیزی کوره‌ ای
• طول عمر بالا
• ظاهر زیبا

به همین دلیل اکثر پروژه‌ های ساختمانی از دریچه‌ های آلومینیومی استفاده می‌کنند.

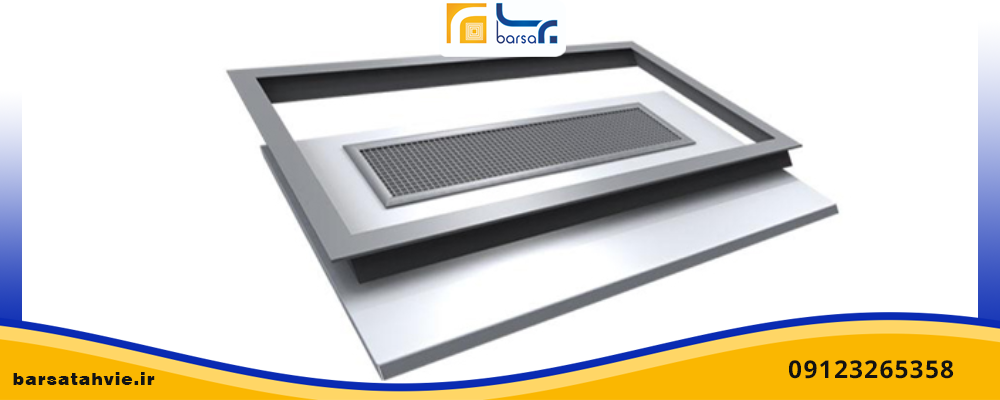

اشتباهات رایج هنگام انتخاب سایز دریچه فن کویل

برخی اشتباهات می‌توانند باعث کاهش راندمان سیستم شوند:

• انتخاب دریچه کوچک‌ تر برای کاهش هزینه
• بی‌ توجهی به ظرفیت واقعی فن کویل
• عدم توجه به سرعت هوا
• استفاده از دریچه نامناسب برای نوع کاربری
• انتخاب دریچه صرفاً بر اساس ظاهر

پرهیز از این اشتباهات باعث افزایش کارایی و کاهش هزینه‌ های بهره‌ برداری خواهد شد.

جمع‌ بندی

ابعاد استاندارد دریچه فن کویل یکی از مهم‌ ترین عوامل در عملکرد صحیح سیستم تهویه مطبوع است. انتخاب سایز مناسب دریچه باعث توزیع بهتر هوا، کاهش افت فشار، جلوگیری از ایجاد صدا و افزایش راندمان دستگاه می‌شود. سایزهای 60×20، 80×20، 100×20 و 120×30 سانتی‌ متر از رایج‌ ترین ابعاد مورد استفاده در پروژه‌ های ساختمانی هستند؛ اما انتخاب نهایی باید بر اساس ظرفیت فن کویل، نوع دریچه و شرایط پروژه انجام شود. در صورتی که ابعاد دریچه به درستی انتخاب شود، سیستم تهویه عملکرد مطلوب‌ تری خواهد داشت و آسایش بیشتری برای کاربران فراهم خواهد شد.
